Support Perplexus

Introduction

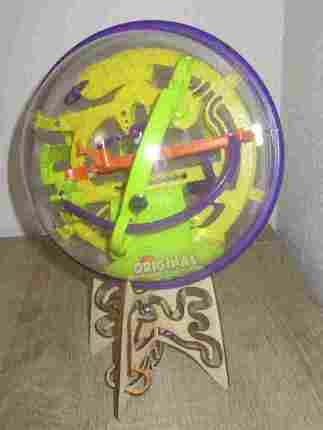

Afin de ranger la casse-tête Perplexus que je me suis acheté, et afin de remplacer le support de base en plastique moche, j'ai crée un support en bois. De plus, j'avais envie que le support soit, comme le Perplexus, un casse-tête en 3D pour une bille.

A noter que le support à été penser pour le Perplexus, mais cela pourrait s'appliquer à n'importe quel objet qui as besoin d’être calé, cela sera juste un peu "hors-sujet" d'avoir un support casse-tête.

Matériel

Fichier

Le fichier du support en bois a été fait sur Inkscape, et est au format SVG : support.svg

Découpe

Le fichier SVG, une fois transféré à la découpe Laser, se réalise en moins de 10min (avec un laser de 80W).

Si vous n'avez pas de découpe laser chez vous, vous pouvez essayer avec une scie à chantourner, ou contacter le FabLab le plus proche !

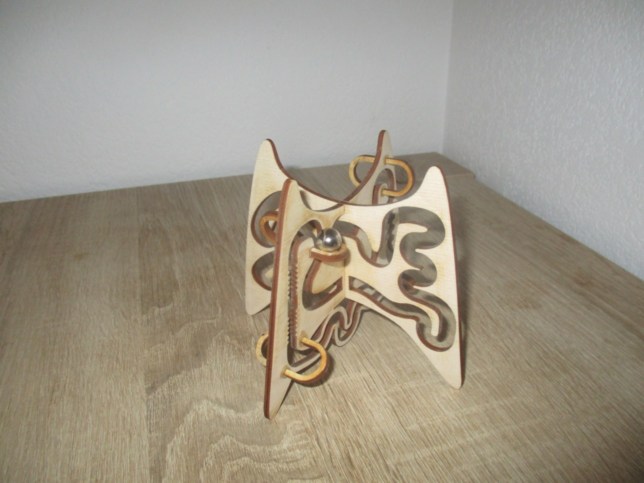

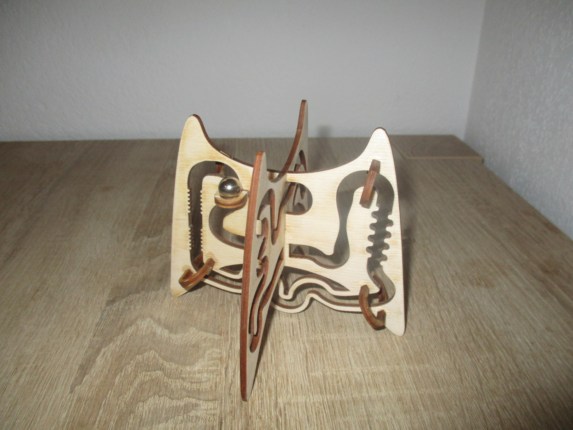

Assemblage

La partie principale

Les 2 parties principales s'assemblent l'une dans l'autre. Il faut bien les enfoncer jusqu'au bout de la fente.

Si les 2 parties coulissent mal, on peut raboter à l'aide d'un couteau ou avec du papier à poncer, afin de faciliter le coulissement

Une fois emboîté, un peu de colle à bois fixera les pièces entres elles afin de stabiliser le tout.

La cale de début

Parmi toutes les arches, il y en a une plus petite, à travers laquelle la bille ne passe pas. Elle sert à caler la bille en position de départ et d'arrivée.

Là aussi, la colle à bois permettra de fixer le tout.

Les arches de consolidation

Afin de consolider la partie principale qui est fragilisée par le passage de la bille, il y a 3 paires d'arches, qui s’emboîtent dans les trous correspondants.

La colle à bois permettra de consolider le parcours.

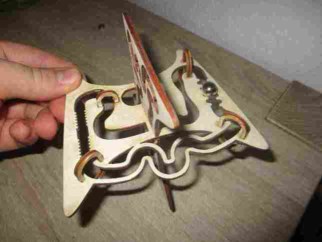

Utilisation

Le but du jeu est simple, et est le même que le Perplexus. Il faut partir d'une position de départ, et arriver à la position finale, sans toucher, ni faire tomber la bille.

La position de départ est "à l'envers" avec la bille d'un coté du support de la bille. Et la position d'arrivée est celle où elle supporte le casse-tête.

Divers

Quelques Remarques diverses :

J'ai utilisé du contreplaqué, mais cela peu être réalisé avec n'importe quel matériau. La seule contrainte vient du fichier, les emboîtements sont prévus pour des plaques de 3mm. Attention cependant à ce que le matériau ne soit pas trop souple et si votre C.N.C accepte le matériau.
La bille que j'ai utilisé est une bille d'acier de 10mm, on peut la remplacer par n'importe quelle bille de 10 mm (mesbilles.fr) Par contre, le parcours n'est pas sûr de marcher pour des billes plus grandes/petites. J'imagine également que la granularité de la bille peut changer la difficulté du parcours
Le bois ne doit pas être trop gondolé, sinon certaines parties ne tiendront pas bien la bille, notamment dans les zig-zag (hélas, les virages sont trop serrés pour ajouter des cales)

Demonstration

dernière mise à jour : 02/02/2021
